CAD快速测量面积：掌握高效快捷键技巧

CAD（计算机辅助设计）作为工程设计领域广泛使用的软件，其面积计算功能对于设计师和工程师而言至关重要。无论是进行建筑设计、机械设计还是其他工程设计，快速准确地计算图形面积都是不可或缺的技能。本文将详细介绍如何在CAD中利用快捷键计算面积，从基础操作到高级插件应用，全面覆盖多种场景下的面积计算方法。

一、基础快捷键操作

1. 使用AREA命令

AREA命令是CAD中最基础的面积计算命令，其操作简便且功能强大。

步骤：

1. 打开CAD软件，并确保需要计算面积的图形已绘制完成。

2. 在CAD界面底部找到命令行窗口，或按下快捷键【Ctrl+9】打开窗口。

3. 在命令行窗口输入“area”命令，按下回车键。

4. 根据提示指定计算范围，例如，对于多边形，依次点击各顶点后按回车确认。

5. 在命令行窗口中查看计算结果，包括面积和周长（如有需要）。

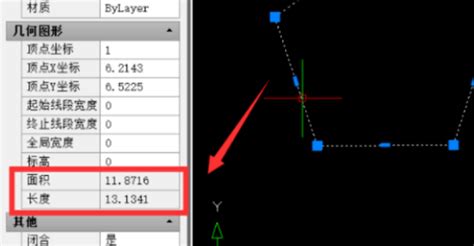

2. 使用LI命令

LI命令是另一个常用的面积计算命令，它可以测量选定对象的多种参数，包括面积。

步骤：

1. 选择需要计算面积的图形对象。

2. 在命令行中输入“LI”命令，并回车执行。

3. 弹出对话框，显示所选对象的长度、宽度、周长、面积等参数。

4. 查看面积参数即可。

二、软件自带功能

除了直接使用命令行命令外，CAD软件通常还提供了更为直观的面积计算功能。

1. 菜单栏操作

大多数CAD软件在菜单栏中都提供了“测量”或“查询”功能，其中包括面积计算。

步骤：

1. 选择需要计算面积的图形对象。

2. 在菜单栏中选择“工具”-“测量”-“面积”，或者使用快捷键“Alt+M”弹出面积计算窗口。

3. 在面积计算窗口中，选择“总面积”或“边界面积”，并选择是否要保留小数位数。

4. 点击“确定”按钮获取计算结果。

2. 使用测量工具

部分CAD软件提供了更为便捷的测量工具，如迅捷CAD编辑器中的【测量】工具。

步骤：

1. 打开软件并上传需要测量面积的CAD图纸文件。

2. 在【查看器】窗口中，点击【测量】工具中的【面积】功能。

3. 选中测量区域，在弹出的窗口中查看测量结果。

4. 可将测量结果复制或保存为文本文件，方便分享和记录。

三、快捷键技巧

在CAD中，快捷键是提高工作效率的关键。以下是几个与面积计算相关的快捷键技巧。

1. 快捷键“AA”

在某些CAD版本中，使用“AA”命令也可以进行面积计算。

步骤：

1. 在命令行输入“aa”，然后按下空格键。

2. 根据提示选择计算方式，如输入“O”命令（对象）并空格。

3. 点击要计算面积的对象，此时会自动显示面积和周长。

2. 快速选择对象

在进行面积计算时，快速选择对象也是提高效率的关键。

技巧：

1. 使用鼠标框选或交叉选择需要计算面积的对象。

2. 使用Tab键在多个对象间切换，快速选择目标对象。

3. 使用“Ctrl+C”和“Ctrl+V”复制粘贴命令，快速复制选定对象以便进行多次计算。

四、高级插件应用

对于需要处理复杂图形或进行批量计算的用户，可以考虑使用CAD插件来增强面积计算功能。

1. CAD Package插件

AutoCAD插件“CAD Package”是一款功能强大的插件，其中包括面积计算功能。

步骤：

1. 在AutoCAD官网或插件网站上下载“CAD Package”插件，并按照提示安装。

2. 安装完成后，在CAD中选择需要计算面积的对象。

3. 打开插件窗口，选择“Measure”选项卡，然后点击“Area”按钮。

4. 在插件窗口中查看计算结果，单位可以是平方毫米、平方厘米、平方米等。

2. 其他插件

除了“CAD Package”外，还有许多其他插件提供了面积计算功能。这些插件通常具有更多的自定义选项和高级功能，如批量计算、历史记录、面积标注等。用户可以根据自己的需求选择合适的插件进行安装和使用。

五、手动计算与验证

虽然CAD软件提供了强大的面积计算功能，但在某些情况下，手动计算仍然是一种可靠的方法。特别是对于简单的几何图形（如矩形、三角形、圆等），手动计算不仅快速而且准确。

矩形：面积 = 长 × 宽

三角形：面积 = 底边 × 高 / 2

圆：面积 = π × 半径²

通过手动计算得到的结果可以与CAD软件的计算结果进行验证，以确保计算的准确性。

六、总结

CAD中的面积计算功能对于设计师和工程师而言至关重要。通过本文的介绍，您已经了解了多种计算面积的方法，包括基础快捷键操作、软件自带功能、快捷键技巧以及高级插件应用。同时，我们还介绍了手动计算与验证的方法，以确保计算的准确性。在实际应用中，您可以根据自己的需求和习惯选择合适的方法进行面积计算。无论是简单的几何图形还是复杂的工程设计图，CAD都能提供快速准确的面积测量结果。
