CAD里轻松计算不规则图形面积的方法

在CAD（计算机辅助设计）中，计算不规则图形的面积是一项常见但可能稍显复杂的任务。不过，通过合理利用CAD提供的各种工具和命令，这一过程可以变得既简单又高效。本文将详细介绍如何在CAD中计算不规则图形的面积，帮助用户更好地掌握这一技能。

一、准备工作

首先，你需要确保已经安装了CAD软件，并且能够熟练使用其基本绘图功能。不同的CAD版本（如CAD 2014等）在界面和命令上可能略有差异，但总体流程是相似的。本文将以通用步骤为主，适用于大多数CAD版本。

二、利用CAD的面积查询功能

CAD软件通常内置了面积查询工具，这是计算不规则图形面积最直接的方法。以下是详细步骤：

1. 打开CAD软件：启动CAD软件，并打开包含你需要计算面积的不规则图形的图纸。

2. 进入面积查询功能：在CAD的界面上方工具栏中，找到并点击“工具”选项。接着，将鼠标指针移至“查询”子菜单，并点击“面积”选项。有些版本的CAD可能直接在工具栏或菜单栏中有“面积”按钮，可以直接点击。

3. 选择面积查询方式：根据CAD版本的不同，面积查询方式可能有所不同。有些版本会要求你输入特定的命令（如“AREA”或“A”），然后按回车键。另一些版本则可能直接让你在图纸上选择需要测量的区域。

4. 选择或绘制测量区域：按照CAD的提示，选择或绘制你需要测量的不规则图形区域。这通常涉及依次点击图形的边界点，直到形成一个封闭的轮廓。在选择过程中，如果选错了点，可以通过右键点击并选择“取消”来修正。

5. 查看面积结果：完成区域选择后，CAD软件会自动计算并显示所选区域的面积结果。这个结果通常会显示在命令行窗口中，也可以在属性栏或对话框中查看。

三、使用快捷键和命令

除了上述步骤外，CAD还提供了一些快捷键和命令来简化面积计算过程：

1. 【BO】命令：这是一个创建封闭多段线边界的命令。在CAD命令行输入“BO”，然后按照提示选择图形内的任意点。软件将自动生成一个封闭的多段线边界。在属性栏中，你可以查看这个边界所围成的区域面积。

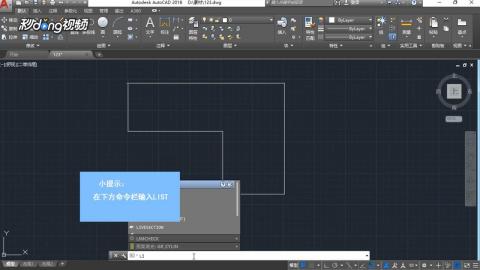

2. 【LIST】命令：该命令可以显示选定对象的详细信息，包括面积。在选择了需要测量的不规则图形后，输入“LIST”命令，CAD将列出该图形的面积、周长等参数。

四、针对特定模块的优化功能

CAD软件的不同模块（如建筑、机械等）还提供了针对特定应用场景的优化功能，这些功能也可以用于计算不规则图形的面积：

1. CAD建筑模块：在建筑模块中，面积查询功能通常与房间面积统计相关联。你可以使用“BO”命令创建封闭多段线后，点击建筑工具箱中的“建筑设计”->“房间屋顶”->“查询面积”功能。然后，对该选定区域执行“房间识别”操作，即可快速统计出房间的面积。此外，CAD建筑模块还支持批量统计功能，可以一次性计算多个房间的面积。

2. CAD机械模块：机械模块提供了便捷的面积统计功能。在机械工具箱中，你可以找到“辅助功能”->“计算面积”选项。这个选项无论是对规则图形还是非规则图形，都能实现一键计算面积。此外，你还可以选择多个对象进行面积的加减运算，以满足更复杂的计算需求。

五、其他计算不规则图形面积的方法

虽然CAD软件提供了方便的工具来计算不规则图形的面积，但了解其他计算方法也有助于你更好地应对各种情况。以下是一些常用的计算不规则图形面积的方法：

1. 相加法：将不规则图形分解成几个基本规则图形（如矩形、三角形等），分别计算它们的面积，然后相加得到整个图形的面积。

2. 相减法：将所求的不规则图形的面积看作是若干个基本规则图形的面积之差。例如，你可以从一个大矩形的面积中减去一个小矩形的面积来得到不规则图形的面积。

3. 重新组合法：将不规则图形拆开并重新组合成一个新的图形。这种方法需要一定的想象力和几何知识，但一旦成功组合出合适的图形，计算面积就变得相对简单。

4. 辅助线法：在图形中添加一条或若干条辅助线，使不规则图形转化为若干个基本规则图形。然后采用相加或相减法计算面积。这种方法在解决复杂图形时特别有用。

5. 割补法：将原图形的一部分切割下来并补在图形的另一部分上，使其成为一个基本规则图形。这种方法可以简化计算过程，但需要注意切割和补充的准确性。

六、注意事项

在计算不规则图形面积时，需要注意以下几点：

1. 准确性：确保在选择或绘制测量区域时准确无误。一旦选错了点或边界线，计算结果将会受到影响。

2. 单位：注意检查CAD软件的单位设置。面积结果通常以平方米、平方英尺等为单位显示，确保你的单位设置与需求相符。

3. 保存结果：计算完面积后，记得将结果保存下来。你可以将结果记录在图纸上、保存在CAD文件的属性中或导出为报告文件。

4. 备份数据：在进行面积计算之前，最好先备份你的图纸数据。这样可以防止在计算过程中发生意外情况导致数据丢失。

七、总结

通过合理利用CAD软件的面积查询功能、快捷键和命令以及特定模块的优化功能，你可以轻松计算不规则图形的面积。同时，了解其他计算不规则图形面积的方法也有助于你更好地应对各种情况。希望本文能帮助你更好地掌握这一技能，并在CAD绘图工作中发挥更大的作用。
