CAD钢筋符号怎么打

在建筑设计和绘图领域，CAD（计算机辅助设计）软件被广泛使用。在绘制建筑图纸时，经常需要输入钢筋符号来表示钢筋的类型和规格。本文将详细介绍在CAD中输入钢筋符号的多种方法，帮助用户高效、准确地完成绘图工作。

一、准备工作

在输入钢筋符号之前，需要确保已经安装了CAD软件，并打开需要输入钢筋符号的图纸或新建一个绘图文件。同时，还需要确保选择了合适的字体样式，因为钢筋符号的显示依赖于特定的字体。

1. 打开CAD软件

首先，启动CAD软件，并打开需要编辑的图纸或新建一个绘图文件。

2. 选择合适的字体

如果字体样式在CAD中没有显示钢筋符号，则需要进行相应的设置。具体步骤如下：

在CAD命令行中输入`style`命令，打开字体样式设置对话框。

点击“新建”按钮，创建一个新的字体样式，并为其命名（如“gbcbig”）。

在“字体名”下拉菜单中选择支持钢筋符号显示的字体文件（如“tssdeng.shx”），并设置大字体为“gbcbig.shx”。

点击“应用”按钮，然后关闭字体样式设置对话框。

二、输入钢筋符号的方法

方法一：使用特定字符代码

在CAD中，可以通过输入特定的字符代码来表示钢筋符号。这种方法适用于单行文字和多行文字。

1. 单行文字输入

在CAD的菜单栏或工具栏中找到“文字”选项，选择“单行文字”工具。

在绘图区域中指定文字的插入点，然后开始编辑文字。

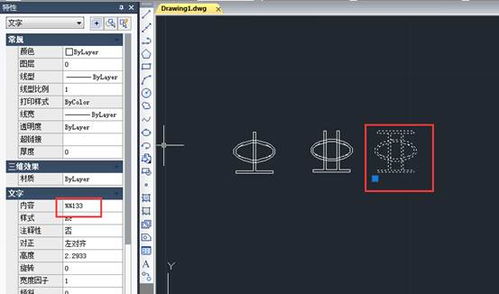

在输入框中输入特定的代码来表示钢筋符号。例如，输入“%%130”表示一级钢筋符号（φ），输入“%%131”表示二级钢筋符号，输入“%%132”表示三级钢筋符号等。

输入完成后，点击“确定”按钮，退出编辑模式。

2. 多行文字输入

在CAD的菜单栏或工具栏中找到“文字”选项，选择“多行文字”工具。

在绘图区域中指定文字的插入点，然后开始编辑文字。

在弹出的文字编辑器中点击“符号”按钮，然后在符号列表中选择需要的钢筋符号。

另一种方法是通过字符映射表或其他工具找到并复制钢筋符号，再粘贴到编辑器中。

输入完成后，点击“确定”按钮，退出编辑模式。

方法二：使用特殊字符插入功能

大多数CAD软件都提供了插入特殊字符的功能，可以通过这个功能来插入钢筋符号。

在CAD软件中，打开文字编辑器（如AutoCAD中的“多行文字”或“单行文字”命令）。

在文字编辑器中，找到并点击“插入特殊字符”按钮（通常是一个带有“Ω”或“π”符号的按钮）。

在弹出的特殊字符列表中，找到并选择需要的钢筋符号。

插入完成后，点击“确定”按钮，退出编辑模式。

方法三：使用Unicode字符

钢筋符号也可以通过输入Unicode字符来实现。在网上查找需要的钢筋符号的Unicode编码，然后在CAD中输入相应的Unicode编码。

在网上查找你需要的钢筋符号的Unicode编码。例如，钢筋符号“Φ”的Unicode编码是“U+03A6”。

在CAD软件中，打开文字编辑器。

输入Unicode编码。例如，输入“\U+03A6”来插入钢筋符号“Φ”。

输入完成后，点击“确定”按钮，退出编辑模式。

方法四：使用自定义快捷键

为了快速输入钢筋符号，可以自定义快捷键。

在CAD的菜单栏中点击“工具”>“自定义”>“编辑程序参数（acadpgp）”。

在打开的“acadpgp”文件中，找到末尾空白处，按照格式输入自定义快捷键。例如，将一级钢筋符号定义为快捷键“JY1”。

保存并关闭“acadpgp”文件，然后输入“reinit”命令，在弹出的对话框中勾选“重新初始化输入的内容”，点击“确定”。

设置完成后，在CAD绘图时，直接输入自定义的快捷键（如“JY1”），即可快速输入一级钢筋符号。

方法五：使用第三方插件

有些CAD软件支持第三方插件或工具，这些插件或工具可以帮助更方便地插入钢筋符号。

在网上搜索并下载相关的CAD插件，这些插件通常提供了更便捷的钢筋符号输入功能。

按照插件的安装说明进行安装。

安装完成后，在CAD的菜单栏或工具栏中找到插件提供的钢筋符号输入选项，点击后即可选择需要的钢筋符号进行输入。

三、其他注意事项

1. 字体选择

钢筋符号的显示依赖于特定的字体。如果选择的字体样式不支持钢筋符号，则需要进行字体样式的设置。

2. 快捷键的使用

自定义快捷键可以大大提高输入钢筋符号的效率。建议根据自己的使用习惯，设置一些常用的快捷键。

3. 插件的兼容性

在使用第三方插件时，需要注意插件的兼容性和稳定性。选择可靠、稳定的插件，以避免对CAD软件造成不必要的影响。

4. 字符映射表的使用

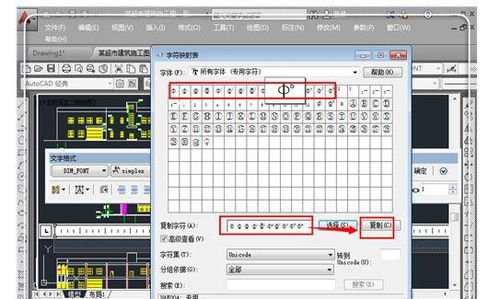

字符映射表是一个查找和复制字符的工具，可以帮助用户找到并复制钢筋符号。按下“Win+R”组合键，打开“运行”对话框，输入“charmap”并点击“确定”，打开字符映射表。在字符映射表中，选择支持钢筋符号显示的字体，然后查找并复制需要的钢筋符号。

四、总结

在CAD中输入钢筋符号有多种方法，包括使用特定字符代码、特殊字符插入功能、Unicode字符、自定义快捷键和第三方插件等。用户可以根据自己的使用习惯和工作需求选择合适的方法。同时，需要注意字体样式的选择和插件的兼容性等问题。通过合理的方法和注意事项，可以在CAD中高效、准确地输入钢筋符号，提高绘图效率和质量。
