如何用CASS软件绘制地形图？

怎样利用CASS软件绘制地形图

CASS（Cassurve Survey and Mapping System）软件是在AutoCAD基础上开发的测量专用绘图软件，广泛应用于地形图的绘制工作中。它不仅继承了AutoCAD的强大图形编辑功能，还针对测量绘图的需求增加了许多专用工具和符号，极大地提升了数字化测量和成图的效率。以下将详细介绍如何利用CASS软件绘制地形图。

一、准备工作

1. 安装软件：

首先，确保已在计算机上安装了CASS软件。如果尚未安装，可以从南方测绘的官方网站下载安装包，并按照提示逐步完成安装。

2. 准备数据：

准备好测量数据，这通常是地形点的坐标和高程数据，数据格式可以是.dat或.txt。这些数据通常通过全站仪、RTK等测量仪器采集得到。

二、数据导入与转换

1. 数据导入：

打开CASS软件，点击“文件”菜单下的“打开”选项，选择测量数据文件进行导入。导入后，软件会根据数据自动显示地形点的分布图。

2. 数据转换：

如果使用的是不同品牌的测量仪器，可能需要将数据转换为CASS的坐标文件格式。CASS提供了数据菜单下的数据转换功能，支持全站仪、RTK和测距仪等多种仪器的数据格式转换。

三、绘制平面图

1. 展野外测点点号：

在菜单栏中选择“绘图处理”下的“展野外测点点号”选项，软件会将导入的地形点以点号的形式展示在屏幕上。

2. 绘制地物符号：

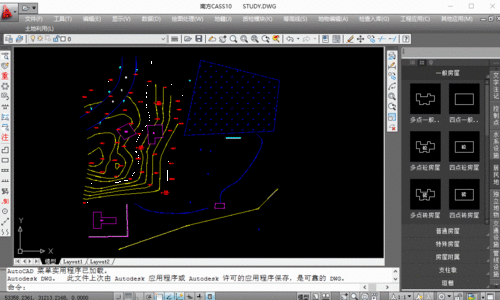

根据外业采集的测点点号和草图，利用CASS软件右侧的地物绘制面板，找到并绘制相应的地物符号。这些符号包括房屋、道路、水边线、输电线路等。

3. 连线：

使用CASS的绘图工具，将相连的点位连接起来，以真实地反映测区的地物和地形。在连线过程中，特别注意陡坎等复杂地形的连接，可以通过增加节点来控制示坡线的方向。

四、绘制等高线

1. 建立DTM：

在菜单栏中选择“等高线”下的“建立DTM”选项，软件会根据导入的高程数据自动生成三角网（DTM）。这是后续绘制等高线的基础。

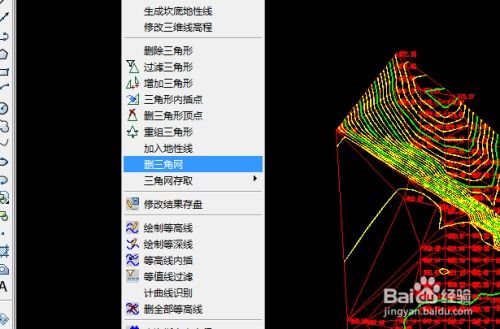

2. 编辑三角网：

在生成的三角网上，根据需要进行编辑和调整，以确保三角网的准确性和合理性。

3. 绘制等高线：

在菜单栏中选择“等高线”下的“绘制等高线”选项，软件会根据三角网自动绘制等高线。可以选择等高线的间距和拟合方式，以满足绘图需求。

4. 修剪注记等高线：

使用等高线菜单下的修剪和注记功能，对绘制的等高线进行修剪和标注，使其更加清晰和准确。

五、标注文字注记

1. 文字注记：

利用CASS软件右侧屏幕菜单中的文字注记功能，对地形图中的关键要素进行标注。这些标注包括地名、高程、方向等，有助于读者更好地理解和使用地形图。

六、编辑与整理图形

1. 图形编辑：

根据制图规范，使用CASS软件的“地物编辑”菜单中的功能，对绘制的平面图和高程图进行编辑和整理。可以调整地物符号的大小、方向和位置，优化等高线的平滑度和准确性。

2. 清理多余元素：

在编辑过程中，及时清理多余或错误的元素，确保地形图的整洁和准确。

七、图廓整饰与输出

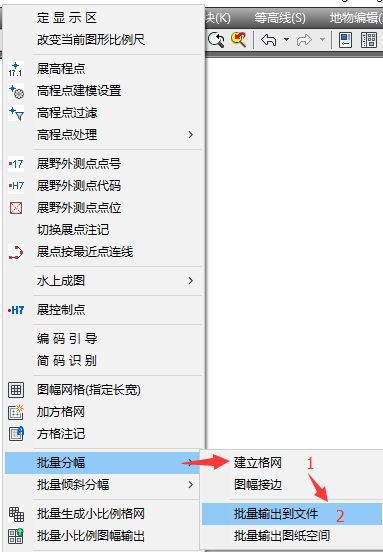

1. 建立分幅格网：

在菜单栏中选择“绘图处理”下的“批量分幅”选项，建立符合国标图式的分幅格网。这有助于将地形图分割成便于管理和使用的多个部分。

2. 批量输出到文件：

使用“批量输出到文件”功能，将格网内的图形自动生成符合国标图式的分幅图。这些分幅图可以直接用于打印、发布或存档。

3. 添加图名、接合表等：

参照国标图式，在图廓整饰阶段添加图名、接合表、比例尺、文字说明等元素。这些元素有助于读者更好地理解和使用地形图。

4. 绘图输出：

最后，使用CASS软件的绘图输出功能，将绘制完成的地形图输出为所需的文件格式（如DWG、PDF等）。在输出过程中，注意设置输出参数以确保输出质量。

八、使用技巧与快捷键

1. 快捷键：

熟练掌握CASS软件的常用快捷键可以大幅提高绘图效率。例如，使用“M”键执行移动命令，使用“O”键执行偏移命令等。在绘图过程中尽量使用快捷键操作，以减少鼠标移动和点击次数。

2. 捕捉与正交：

利用捕捉功能和正交功能可以精确地绘制图形。捕捉功能可以帮助用户快速定位到特定的点或线，而正交功能则确保绘制的线条始终沿水平或垂直方向。

3. 自动保存：

CASS软件具有自动保存功能，但用户在使用过程中仍需注意及时手动保存以防意外丢失数据。同时，定期备份数据文件也是保障数据安全的重要措施。

九、结语

通过以上步骤和技巧的介绍，相信读者已经对如何利用CASS软件绘制地形图有了初步的了解和认识。CASS软件作为一款功能强大且易于上手的测量专用绘图软件，在地形图绘制领域具有广泛的应用前景。只要不断练习和实践，就能够熟练掌握CASS软件的使用技巧并绘制出高质量的地形图。
