揭秘线切割：一种高效精准的加工技术

什么是线切割?

线切割，全称电火花线切割，是一种高效且精确的金属加工方法。它是在电火花穿孔、成形加工的基础上发展起来的，通过将工件接入脉冲电源正极，利用金属丝（如钼丝、铜丝等）作为切割工具并接入高频脉冲电源负极，借助火花放电产生的瞬时高温使局部金属熔化或气化，从而达到切割的目的。本文将从线切割的基本原理、操作流程、影响切割速度的因素、应用领域及注意事项等多个维度进行详细阐述。

一、线切割的基本原理

线切割的基本原理是利用电火花放电产生的高温来蚀除金属。在加工过程中，金属丝作为工具电极，与工件之间形成一定的放电间隙。当脉冲电源工作时，阴极和阳极表面分别受到电子流和离子流的轰击，从而在电极间隙内形成瞬时高温热源，使局部金属熔化和气化。气化后的工作液和工件材料蒸汽在热膨胀和工作液冲压的共同作用下被抛出放电通道，完成一次火花放电过程。随着脉冲的不断重复，工件逐渐被切割成形。

二、线切割的操作流程

线切割作业流程包括以下步骤：

1. 准备工作：准备好所需的金属材料和线切割设备，确保设备处于正常工作状态，检查切割线是否足够，刀座是否牢固。

2. 设计程序：根据加工要求使用CAD软件进行绘图，设计切割程序，确保切割出的形状和尺寸符合要求。

3. 校准设备：对线切割设备进行校准，包括检查切割刀的角度、切割速度、切割厚度等参数，并进行调整，以确保切割精度和稳定性。

4. 设置工作参数：根据工件的材料和要求，设置合适的工作参数，如切割速度、电压、脉冲时间和放电间隙等。

5. 安装工件：将待加工的金属工件安装在切割床上，使用夹具或磁吸等方法确保工件固定稳定，同时确保工件与切割线之间有适当的间隙，防止切割时产生短路和损坏切割头。

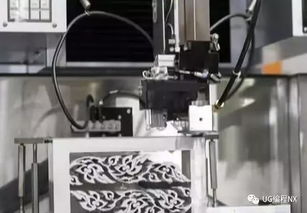

6. 开始切割：根据设计的切割程序，将切割头移动到起始位置，开始切割。切割头会通过发出高频电火花的方式，将金属材料腐蚀割断。同时，切割床也会控制工作台的移动，实现切割形状的控制。

7. 过程监控：在整个切割过程中，需要不断监控切割状态和切割质量，确保切割质量良好。

8. 完成切割：当切割完成后，停止切割头的运动，关闭切割设备，将加工好的工件从切割床上取下，并进行清理和整理。

9. 检查和修整：对切割好的工件进行检查和修整，确保尺寸和形状符合要求。如有需要，进行打磨、研磨和抛光等后续加工。

10. 清理工作区：将切割床和设备周围的区域清理干净，处理好废料和切割液，确保工作环境整洁安全。

三、影响切割速度的因素

线切割的切割速度是决定加工效率的重要指标，受到多种因素的影响：

1. 电极丝材料：电极丝的材料对切割速度有显著影响。常用的电极丝材料有钼丝、铜丝和合金丝等。不同材料的电极丝具有不同的导电性、耐热性和机械强度，从而影响切割速度。

2. 电极丝直径：电极丝的直径越大，切割速度通常越高。但电极丝直径的增加受到工艺要求的约束，且增大加工电流会导致加工表面粗糙度变差。因此，电极丝直径的选择需要根据工件厚度、材料和加工要求综合考虑。

3. 电极丝张力：电极丝张力越大，切割速度越高。这是由于电极丝拉得紧时，振动的幅度变小，加工的切缝变窄，不易产生短路，节省了放电的能量损失，进给速度加快。但过大的张力容易引起断丝，影响加工。

4. 电极丝走丝速度：提高电极丝的走丝速度有利于工作液进入狭窄的加工间隙，有利于电极丝的冷却和将放电间隙中的电蚀产物带到间隙外，从而提高切割速度。

5. 工作液：工作液的选择和使用对线切割的切割速度也有重要影响。在高速走丝线切割加工中，不同的乳化液有不同的切割速度。而在低速走丝线切割加工中，普遍使用去离子水作为工作液。

四、线切割的应用领域

线切割因其高精度和灵活性，在多个领域得到了广泛应用：

1. 电机工业：用于电机定子和转子电器嵌片、仪器盒的冲模折弯模具的加工。

2. 电子仪器组件：用于钟表、显示器、接触器等部件的冲模、下料、切割、折弯模及塑料模具的加工。

3. 家用电器：用于电视机、冰箱、洗衣机等注塑模具的加工。

4. 建筑材料工业：用于铝合金挤出模具的加工。

5. 粉末冶金工业：用于硬质合金压铸模具的加工。

6. 轻工业产品：用于缝纫机、自行车部件模具的加工。

7. 广告艺术：用于不锈钢切字、板材加工等。

8. 玩具加工：用于形状下料、冲裁、成型模具的加工。

9. 眼镜制造：用于眼镜框、落料成型模具的加工。

10. 液压气动部件：用于压铸模具的加工。

此外，线切割还被广泛应用于刀具量具加工、化工设备备件加工、批量零件加工等多个领域。

五、线切割的注意事项

在进行线切割作业时，需要注意以下几点：

1. 安全操作：操作人员要穿戴好防护设备，避免电火花对人身造成伤害。严格遵守操作规程，确保安全。

2. 设备保养：定期对线切割设备进行保养和维护，保持设备的良好运行状态。

3. 材料选择：根据工件要求选择合适的金属材料，确保切割质量和效果。

4. 设计合理：在进行切割程序设计时，要考虑工件的形状和尺寸，避免形成过大的切割缝隙，影响切割质量。

5. 节约资源：在进行切割作业时，要合理利用切割线和工作液，避免浪费资源。

线切割作为一种先进的金属加工方法，在现代制造业中发挥着重要作用。通过深入了解其基本原理、操作流程、影响切割速度的因素、应用领域及注意事项，可以更好地利用这一技术为工业生产服务。
