信号发生器如何正确使用？

探索信号发生器的奇妙世界：掌握高效使用方法

在现代电子测试和测量领域，信号发生器作为一种基础且功能强大的工具，扮演着不可或缺的角色。无论你是电子工程师、科研人员，还是从事教育、维修或实验工作的专业人士，掌握信号发生器的使用方法都是一项至关重要的技能。本文将带你深入了解信号发生器，学习如何高效地使用这一工具，让你的工作更加游刃有余。

一、初识信号发生器：它的神秘面纱

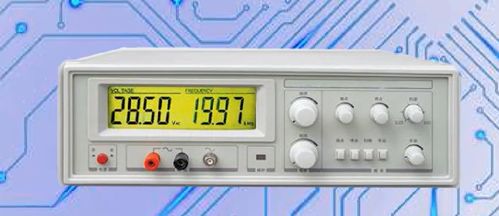

信号发生器，简单来说，就是能产生各种类型信号的电子设备。这些信号可以是正弦波、方波、三角波等，也可以是脉冲信号、噪声信号或任意波形信号。这些信号的频率、幅度、相位等参数都可以根据需要进行调整。通过生成这些信号，信号发生器在电路测试、信号处理、通信研究、音频测试等多个领域发挥着重要作用。

二、信号发生器的种类与选择

在选择信号发生器时，你可能会被市场上琳琅满目的产品所迷惑。其实，信号发生器主要可以分为模拟信号发生器、数字信号发生器以及模拟/数字混合信号发生器三种。模拟信号发生器产生的是连续变化的物理量表示的信号，如正弦波、方波等；数字信号发生器则主要产生离散的数字信号，如脉冲序列等；模拟/数字混合信号发生器则结合了前两者的优点，能同时产生模拟和数字信号。

在选择时，你需要考虑自己的实际需求。例如，如果你主要进行的是通信系统的测试，那么可能需要一个能产生多种调制信号的信号发生器；如果你正在进行音频设备的测试，那么一个能产生高质量音频信号的信号发生器将是你的首选。

三、信号发生器的基本功能与操作

1. 开机与设置

首先，你需要将信号发生器连接到适当的电源上，并按下开机按钮。在开机后，你可能会看到一个包含各种参数设置的界面。这时，你可以通过旋钮、按键或触摸屏来调整信号的频率、幅度、相位等参数。

2. 选择波形

大多数信号发生器都提供多种波形供你选择。通过波形选择按钮或菜单，你可以轻松地在正弦波、方波、三角波等波形之间进行切换。有些高级的信号发生器甚至允许你自定义波形，以满足特定的测试需求。

3. 调整参数

调整信号的参数是信号发生器使用的关键。你可以通过旋转旋钮或输入数字来精确设置信号的频率、幅度和相位。在调整过程中，你可能会看到实时显示的波形图，这有助于你更直观地了解信号的变化。

4. 输出信号

在调整好参数后，你需要将信号发生器的输出端连接到待测设备或测试系统上。这时，信号发生器就会开始输出你设置好的信号了。在输出过程中，你可以通过观察待测设备的反应或测试系统的读数来评估信号的质量。

四、高效使用信号发生器的技巧

1. 了解待测设备

在使用信号发生器之前，你需要对待测设备有一个大致的了解。这包括设备的输入阻抗、所需的信号类型、频率范围以及幅度范围等。这些信息将有助于你更准确地设置信号发生器的参数，从而得到更准确的测试结果。

2. 使用校准功能

许多信号发生器都配备了校准功能，用于确保输出信号的准确性。在使用之前，你应该先进行校准操作，以确保信号发生器的性能处于最佳状态。在校准过程中，你可能需要使用一些校准工具或标准信号源来辅助完成。

3. 选择合适的输出端口

信号发生器通常配备多个输出端口，包括BNC、SMA、N型等。在选择输出端口时，你需要考虑待测设备的接口类型以及信号的质量要求。例如，SMA接口通常比BNC接口具有更好的频率特性和阻抗匹配性能，因此更适合用于高频信号的传输。

4. 利用辅助工具

除了基本的波形输出功能外，许多信号发生器还提供了一些辅助功能，如扫频、调制、触发等。这些功能可以帮助你更深入地了解待测设备的性能，并简化测试过程。例如，通过扫频功能，你可以快速找到待测设备的谐振频率；通过调制功能，你可以模拟真实环境中的信号变化。

5. 记录与分析测试结果

在进行测试时，你应该记录每个测试点的数据，包括信号的频率、幅度、相位以及待测设备的响应等。这些数据将有助于你分析待测设备的性能，并发现潜在的问题。此外，你还可以使用一些专业的数据分析软件来处理这些数据，以得到更直观的测试结果和结论。

五、安全使用信号发生器的注意事项

1. 避免过载

在使用信号发生器时，你需要确保输出信号的幅度不会超过待测设备的最大输入电平。否则，可能会导致待测设备损坏或测试结果不准确。

2. 注意接地

正确的接地对于信号发生器的性能至关重要。在使用之前，你应该确保信号发生器和待测设备都正确接地，以避免由于接地不良引起的噪声干扰和测量结果误差。

3. 避免干扰

在使用信号发生器时，你需要避免与其他电子设备产生相互干扰。例如，你可以将信号发生器放置在远离其他电子设备的位置，或使用屏蔽线来减少干扰。

4. 定期维护

为了确保信号发生器的长期稳定运行，你需要定期对其进行维护和保养。这包括清洁外壳、检查连接线、校准等。在维护过程中，你应该遵循信号发生器的使用手册中的指导，以确保操作的安全性和有效性。

六、结语

信号发生器作为一种功能强大的电子测试工具，在电子工程和科研领域发挥着重要作用。通过本文的介绍，相信你已经对信号发生器有了更深入的了解，并掌握了高效使用它的方法。在未来的工作中，不妨尝试将这些技巧应用到实际测试中，相信你会得到更准确的测试结果和更丰富的测试经验。同时，也希望你能够不断探索和实践，发现更多关于信号发生器的奥秘和用途。
