掌握CATIA装配设计的精髓：打造高效设计流程

CATIA是一款广泛应用于机械设计领域的软件，尤其在装配设计方面，其功能强大且灵活。本文将从多个维度介绍如何在CATIA中进行装配设计，包括装配设计的基本步骤、装配约束的使用、自底向上与自顶向下的装配方法，以及一些实用技巧和案例。

装配设计的基本步骤

首先，我们需要打开CATIA软件，并导航到装配设计的模块。具体路径为：点击菜单选项中的“开始”，然后选择“机械设计”，在下拉栏中选择“装配设计”，这将打开装配设计的界面。

在装配设计界面中，主要用到的工具栏包括“产品结构工具”、“约束”、“移动”、“装配特征”、“测量”、“更新”和“零件目录”。这些工具将帮助我们在装配过程中高效地进行零件的操作和管理。

导入现有部件

在装配设计界面的图形树中，找到并点击“产品1”，这是我们的装配体。接下来，通过点击菜单中的“现有部件”，可以导入已经创建好的零件文件。CATIA支持多种文件格式，方便用户在不同模块之间转换数据。

移动零件

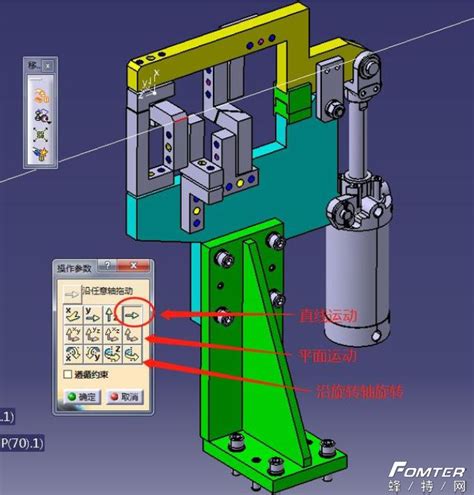

在导入零件后，我们可以使用“移动”工具栏中的“操作”选项来移动零件。通过打开“操作参数”对话框，可以选择不同的移动方式，如平移、旋转等。这些操作有助于我们在装配体中调整零件的位置和姿态。

装配约束的使用

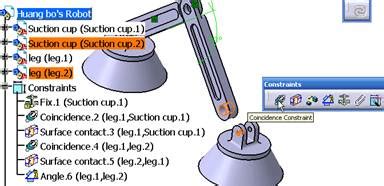

装配约束是CATIA装配设计中非常重要的一部分，它们可以帮助我们精确定义零件之间的相对位置和关系。以下是几种常见的装配约束：

接触约束

接触约束常用于两个平面之间或圆柱（或球形）与平面之间的贴合。执行此命令后，两个平面会贴合在一起，圆柱或球形会与其对应的平面相切。

固定约束

固定约束用于将零件固定在作图窗口上的当前位置。这对于一些需要保持固定位置的零件非常有用。

相合约束

相合约束主要用于使有圆形面或孔的形状的轴线重合。这种约束比固定约束的操作更复杂，需要先选择工具栏中的“相合”命令，然后依次选择两个零件的外圆或内孔，使它们的轴线重合。

角度约束和距离约束

角度约束用于设置两个平面之间的偏转角度，而距离约束用于使两个零件上的点、线或面保持一定的距离。这些约束有助于我们更精确地控制零件之间的相对位置关系。

更新

在完成所有约束后，不要忘记单击“更新”按钮，以确保装配体中的所有约束都生效。

自底向上与自顶向下的装配方法

在CATIA中，装配设计可以分为自底向上和自顶向下两种方法。

自底向上装配

自底向上装配是先设计好全部零件，然后将它们作为部件分别添加到装配体中。这种方法的好处是零件的设计相对独立，可以并行进行，提高了设计效率。然而，它也可能导致在装配过程中出现匹配错误或尺寸不一致的问题。

自顶向下装配

自顶向下装配是先设计好装配体，然后在其中逐个建立零件。这种方法的一个显著好处是所有零件可以共用一个基准，可以互相参考，从而避免了匹配错误和尺寸不一致的风险。此外，自顶向下装配还可以帮助我们更好地理解产品的整体结构和功能，有助于在设计初期就发现问题并进行修改。

实用技巧和案例

零件目录

在CATIA的装配设计界面中，有一个“零件目录”工具栏，其中包含了常用的标准件和非标准件零件模型，如螺栓、螺母、键等。这些零件模型可以直接导入到装配体中，无需自己绘制，从而节省了时间和精力。

对称装配

对于具有对称结构的装配体，可以使用“对称”按钮来实现对称装配。这样，我们就不需要导入多个对称的零件并分别进行约束，大大提高了装配效率。

测量工具

“测量”工具栏可以帮助我们测量线、平面等之间的距离、夹角等信息。这些信息对于定义约束和验证装配体的准确性非常重要。

案例：剃须刀的自顶向下装配设计

以剃须刀为例，展示一下自顶向下装配设计的流程。剃须刀可以清晰地分为几个部件，如刀头、刀身、手柄等。如果按照传统的自底向上方法，可能需要分别创建这些部件，然后再进行装配。然而，这样做不仅工作量大，而且容易出现匹配错误。

采用自顶向下的方法，我们可以先创建一个代表剃须刀整体特性的零件，然后通过分割的形式获得每一个独立的零件体。这样，我们不仅减少了不必要的工作量，提高了工作效率，还确保了各零件之间的装配关系正确无误。

具体步骤如下：

1. 创建一个代表剃须刀整体特性的零件，包括刀头、刀身和手柄的整体形状。

2. 使用分割工具，根据剃须刀的结构和功能需求，将整体零件分割为刀头、刀身和手柄等几个部分。

3. 针对每个分割后的零件，进行细节设计，如添加倒角、螺纹等特征。

4. 最后，将所有零件导入到装配体中，并使用装配约束来定义它们之间的相对位置和关系。

通过这样的流程，我们不仅可以高效地完成剃须刀的装配设计，还可以确保产品的质量和可靠性。

结语

CATIA的装配设计功能强大且灵活，可以满足各种复杂产品的设计需求。通过掌握基本步骤、装配约束的使用、自底向上与自顶向下的装配方法以及一些实用技巧和案例，我们可以更高效地进行装配设计，提高产品质量和工作效率。希望本文能对大家在使用CATIA进行装配设计时提供一些有益的参考和帮助。
