ANSYS基础教程第10课：深入荷载步设置选项

在ANSYS入门教程的深入探索中，我们迎来了第10讲——荷载步选项。这一讲将详细阐述在ANSYS中进行有限元分析时，如何有效利用荷载步选项来精确控制分析过程，从而提升分析结果的准确性和可靠性。无论是初学者还是有一定经验的用户，深入理解荷载步选项都将对提升工作效率和解决问题的能力大有裨益。

荷载步是ANSYS分析中的基本单位，它定义了在整个分析过程中荷载的施加方式、时间历程以及求解方法。通过合理设置荷载步选项，用户可以模拟复杂的实际工况，如静力分析、动力分析、热分析以及多物理场耦合分析等。接下来，我们将从荷载步的基本概念、设置方法、常用选项以及高级功能四个方面，全面解析ANSYS中的荷载步选项。

一、荷载步的基本概念

荷载步在ANSYS中用于定义分析过程中荷载的变化情况。一个荷载步可以包含多个子步，每个子步代表荷载变化的一个阶段。在静力分析中，荷载步通常表示一个恒定的荷载状态；而在动力分析中，荷载步则可能包含随时间变化的荷载。通过合理划分荷载步，用户可以精确控制分析过程，捕捉关键现象，提高分析精度。

二、设置荷载步的方法

在ANSYS中，设置荷载步主要通过GUI（图形用户界面）或APDL（ANSYS Parametric Design Language）来实现。GUI方式直观易懂，适合初学者；而APDL方式则更为灵活，适合复杂分析。

1. GUI方式设置荷载步

在ANSYS Workbench中，用户可以通过以下步骤设置荷载步：

（1）进入Solution（求解）模块，选择Static Structural（静力分析）、Transient Structural（瞬态分析）等分析类型。

（2）在求解设置面板中，找到并展开Load Steps（荷载步）选项。

（3）点击Create（创建）按钮，添加新的荷载步。

（4）在新建荷载步的设置面板中，输入荷载步的名称、时间长度（或时间步长）、求解方法（如直接法、迭代法等）以及收敛准则等参数。

（5）根据分析需求，设置荷载步中的荷载和边界条件。

2. APDL方式设置荷载步

在APDL中，用户可以通过编写命令流来设置荷载步。以下是一个简单的示例：

/SOLU ! 进入求解器

ANTYPE,STATIC ! 设置分析类型为静力分析

NLGEOM,OFF ! 关闭大变形选项（针对静力分析）

TIME,1 ! 设置时间步长为1（对于静力分析，时间步长仅作为标识）

KBC,1 ! 设置荷载施加方式为阶跃荷载（立即施加）

! 施加荷载和边界条件（省略具体命令）

SOLVE ! 开始求解

FINISH ! 结束求解器

三、常用荷载步选项

在ANSYS中，荷载步选项种类繁多，但以下几个选项是常用的，也是初学者需要重点掌握的：

1. 时间步长（Time Step）

时间步长定义了荷载步的时间长度。在静力分析中，时间步长通常仅作为标识，不影响分析结果；而在动力分析中，时间步长则直接影响分析的精度和稳定性。因此，在选择时间步长时，需要根据分析类型、荷载变化速率以及系统固有频率等因素综合考虑。

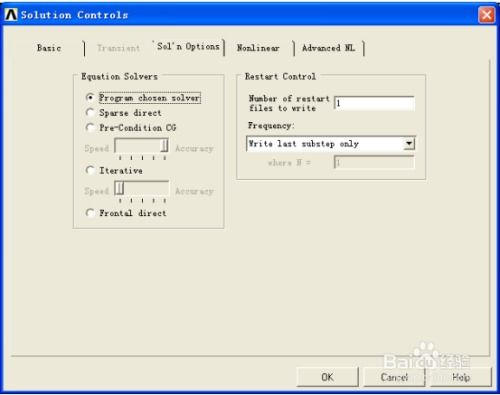

2. 求解方法（Solution Method）

ANSYS提供了多种求解方法，如直接法、迭代法等。不同的求解方法适用于不同类型的分析。例如，对于线性问题，直接法通常具有较高的计算效率；而对于非线性问题，迭代法则可能更为适用。在选择求解方法时，需要根据分析问题的具体特点进行选择。

3. 收敛准则（Convergence Criteria）

收敛准则用于判断求解过程是否达到稳定状态。ANSYS提供了多种收敛准则，如位移收敛、力收敛等。用户可以根据分析需求选择合适的收敛准则，并设置相应的收敛容差。合理的收敛准则和容差设置可以确保求解过程的稳定性和准确性。

4. 荷载施加方式（Load Application Mode）

荷载施加方式定义了荷载在荷载步中的变化方式。ANSYS提供了阶跃荷载（立即施加）、斜坡荷载（线性变化）等多种施加方式。用户可以根据分析需求选择合适的施加方式，以模拟实际的荷载变化情况。

四、高级功能：荷载步组合与自动时间步长调整

除了上述常用选项外，ANSYS还提供了一些高级功能，如荷载步组合和自动时间步长调整，以进一步提高分析的灵活性和准确性。

1. 荷载步组合

荷载步组合允许用户将多个荷载步合并为一个组合荷载步进行求解。这在实际工程中非常有用，例如，当需要模拟多个荷载工况的叠加效应时，可以使用荷载步组合来简化分析过程。

2. 自动时间
