如何在MATLAB中高效使用grid on功能？

Grid On在MATLAB中的用法深度解析

MATLAB作为一款强大的科学计算与可视化工具，广泛应用于工程、科研及教育领域。在MATLAB中，图形绘制是其重要功能之一，它能够帮助用户直观地展示数据和分析结果。在图形绘制过程中，“grid on”命令是一个非常实用的工具，它能够为图形添加网格线，从而提高图形的可读性和精确性。本文将详细介绍“grid on”在MATLAB中的用法，帮助用户更全面地掌握这一功能。

一、基本用法

在MATLAB中，使用“grid on”命令非常简单。当你在绘图窗口中执行该命令时，MATLAB会自动在图形的坐标轴上添加网格线。这些网格线通常以坐标轴的刻度为基准，形成交叉的网状结构，从而方便用户更精确地读取图形中的数据点。

例如，绘制一个简单的正弦波图形，并添加网格线：

```matlab

x = 0:0.1:10; % 定义x轴数据，从0到10，步长为0.1

y = sin(x); % 计算y轴数据，正弦函数

plot(x, y); % 绘制图形

grid on; % 添加网格线

```

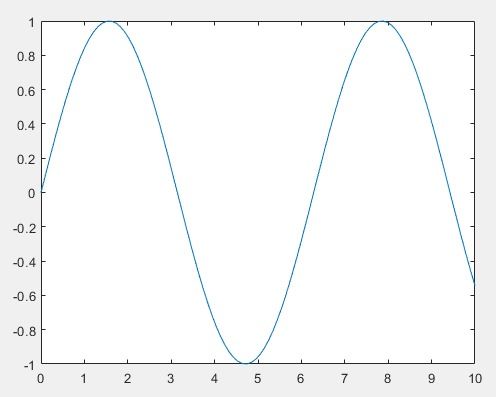

执行上述代码后，你将看到一个包含正弦波图形和网格线的绘图窗口。

二、网格线的样式与颜色

MATLAB允许用户自定义网格线的样式和颜色，以满足不同的绘图需求。你可以通过修改图形对象的属性来实现这一点。

1. 修改网格线样式

网格线的样式包括实线、虚线、点线等，可以通过设置`gca`（获取当前轴对象）的`XGrid`和`YGrid`属性的`LineStyle`子属性来改变。

```matlab

h = gca; % 获取当前轴对象

h.XGrid.LineStyle = ''; % 设置x轴网格线为虚线

h.YGrid.LineStyle = ':'; % 设置y轴网格线为点线

```

2. 修改网格线颜色

同样地，你可以通过设置`XGrid`和`YGrid`属性的`Color`子属性来改变网格线的颜色。MATLAB支持多种颜色表示方法，如RGB三元组、十六进制颜色代码等。

```matlab

h.XGrid.Color = [0 0 1]; % 设置x轴网格线为蓝色（RGB三元组）

h.YGrid.Color = 'FF5733'; % 设置y轴网格线为橙色（十六进制颜色代码）

```

三、网格线的密度

默认情况下，MATLAB会根据坐标轴的刻度自动确定网格线的密度。然而，在某些情况下，你可能需要手动调整网格线的密度以获得更精细的图形。这可以通过修改坐标轴的刻度来实现。

例如，使用`xticks`和`yticks`函数可以手动设置x轴和y轴的刻度，从而间接调整网格线的密度：

```matlab

xticks(0:0.5:10); % 设置x轴刻度为0到10，步长为0.5

yticks(-1:0.25:1); % 设置y轴刻度为-1到1，步长为0.25

grid on; % 添加网格线

```

执行上述代码后，你将看到一个具有更密集网格线的绘图窗口。

四、在特定图形中使用网格线

MATLAB支持多种类型的图形，如二维图形、三维图形、极坐标图形等。在不同类型的图形中，网格线的使用方式和效果可能会有所不同。

1. 二维图形

在二维图形中，网格线通常用于帮助用户更准确地读取数据点。如前所述，你可以通过“grid on”命令轻松地在二维图形中添加网格线，并通过修改属性来自定义网格线的样式和颜色。

2. 三维图形

在三维图形中，网格线的作用更加明显。它们不仅可以帮助用户读取数据点，还可以提供关于图形形状的更多信息。在三维图形中，你可以使用`grid`函数来添加网格线，并通过修改其属性来自定义网格线的样式、颜色和密度。

```matlab

[X, Y] = meshgrid(-5:0.5:5, -5:0.5:5); % 创建网格数据

Z = peaks(X, Y); % 计算Z轴数据（peaks函数生成的三维曲面数据）

surf(X, Y, Z); % 绘制三维曲面图形

grid on; % 添加网格线（在三维图形中，grid on命令实际上调用了grid函数）

```

需要注意的是，在三维图形中，网格线通常只显示在曲面的底部或侧面，而不是整个三维空间。如果你希望在整个三维空间中显示网格线，可能需要使用其他方法（如绘制透明的三维网格）。

3. 极坐标图形

在极坐标图形中，网格线的作用同样重要。它们可以帮助用户理解数据的角度和半径信息。在极坐标图形中，你可以使用`polarplot`函数绘制图形，并通过设置`rgrid`和`tgrid`属性来自定义网格线的样式和颜色。

```matlab

theta = linspace(0, 2*pi, 100); % 定义角度数据

r = abs(sin(theta)); % 定义半径数据（基于角度的正弦函数）

polarplot(theta, r); % 绘制极坐标图形

rgrid on; % 添加径向网格线

tgrid on; % 添加角度网格线

```

五、结论

“grid on”命令是MATLAB中一个简单而实用的功能，它能够为图形添加网格线，从而提高图形的可读性和精确性。通过本文的介绍，你应该已经掌握了如何在MATLAB中使用“grid on”命令以及如何自定义网格线的样式、颜色和密度。无论是在二维图形、三维图形还是极坐标图形中，网格线都能为你提供有价值的信息。因此，在绘图过程中，不妨尝试一下使用网格线，相信它会为你的数据分析工作带来便利。
