千分尺的使用方法与读数（图解）

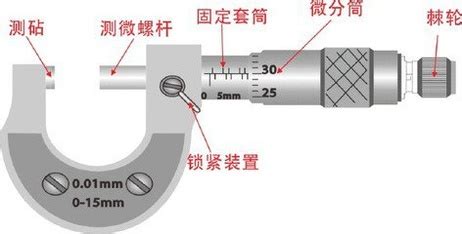

千分尺是比游标卡尺更精密的测量长度的工具，它的测微螺杆的移动在固定套管内有螺旋的运动，因而它能正确地读出长度的小数部分。游标卡尺的读数只能读到0.1毫米，而千分尺能读到0.01毫米，即千分之一毫米，故叫千分尺。制造千分尺的原理是使用一根细长的轴（称为测微螺杆）和一把刻度盘。当测微螺杆转动一圈时，螺杆前进或后退一个螺距（一般规定为一毫米）。如果把这个螺距分成1000等份，每一等份所代表的长度就是0.001毫米。这就是千分尺能读出小数点后第三位数字的原因。

千分尺的种类有很多，常见的有以下三种：

1. 外径千分尺：用来测量圆柱体的外径或长度等。

2. 内径千分尺：用来测量圆柱体的内径等。

3. 深度千分尺：用来测量物体的深度。

下面以外径千分尺为例，来说明它的使用方法：

1. 使用前校对零位

（1）检查千分尺的零位是否校准。这是检查千分尺在测量前的一个重要步骤。转动旋钮，使测微螺杆和测砧接触，到棘轮发出“咔、咔”声为止，此时可动尺（活动套筒）上的零刻度线应当和固定套筒上的基准线（长横线）对正，否则说明千分尺有零误差存在。

（2）对于有零误差的千分尺，要记下零误差的数值和符号（与刻度线同方向的为零正值，与刻度线反方向的为零负值），以便于读数时对零误差进行修正。

（3）如果转动微分筒时，测微螺杆的移动不平稳或有卡住现象，应立即停止使用，进行检查维修。

2. 正确测量方法

（1）将被测物擦干净，千分尺装好、校对零位后开始测量。

（2）旋动保护旋钮，将千分尺活动测砧与被测物表面接触后，旋动微分筒，当测微螺杆快靠近被测物体时，改用棘轮，直至棘轮发出“咔、咔”声为止。

（3）左手拿住千分尺的测砧，右手拿住活动套筒，使测微螺杆固定不动，轻轻转动保护旋钮将千分尺取下，进行读数。

3. 千分尺读数

（1）读出固定套筒上露出的刻线尺寸，一定要注意不能以螺旋套筒的边缘作为读数标准，而应以刻线为准。固定套筒上的纵刻线为每毫米一条，为了读数方便，在毫米的整数刻线上有10条短刻线，每条短刻线代表0.1毫米。读数时先看固定刻度，再看半刻度是否露出。

（2）读出可动套筒上的尺寸。看可动套筒上的哪一条刻线与固定套筒上的基准线右缘重合，如果正好对准某条刻线，就读取该刻线上面标出的数值。如未对准刻线，则读取该刻线的相邻两条刻线所对应的数值并进行估读。如果十分度刻线未露出，则表示不足半毫米；如果露出十分度刻线但未对准刻线，则表示超过半毫米但不足1毫米，这时应该读0.5毫米再加上超出十分度刻线的部分。如果十分度刻线露出并且对准某一刻线，则表示有整数毫米，再加上不足1毫米的部分，即为总读数。

（3）将固定套筒上的刻度数加上可动套筒上的刻度数，再加上估读的0.01毫米数，就是物体的长度或直径等。

4. 注意事项

（1）测量前应将千分尺擦干净，然后将固定套筒和测微螺杆靠在一起，各旋转一周，看其是否灵活，有无阻滞或扭曲现象。如果相互转动不灵活，有阻滞或扭曲现象，说明千分尺有故障，应送有关部门修理。

（2）校对零位时，要特别注意微分筒刻线是否和固定套筒的零刻线重合，同时检查微分筒的端面是否与固定套筒的端面接触，否则不能使用。

（3）测量时，不要使测微螺杆过分受压，以免产生变形和损坏；测量较硬的工件时，应在测微螺杆与工件被测表面间加放一片紫铜片或纯铜片，以保护测微螺杆不受损伤。

（4）转动微分筒时，应握住微分筒上部的转套进行转动，不应直接握住微分筒转动，以免拉坏微分筒内的发条弹簧和尺架上的导向部分。

（5）测量时，应将被测物体置于水平位置进行测量，以避免由于被测物体倾斜而产生的测量误差。

（6）千分尺是比较精密的测量工具，使用后应及时擦净，妥善保管，不得使其受潮、受腐蚀或跌落碰撞。测量完毕，要把千分尺的活动部分擦拭干净，特别是要把测量面和工作面上涂上无水挥发性的防锈油，放入专用的盒子里，以免生锈。

（7）千分尺的测微螺杆和微分筒不要随便拆卸，如果发现损坏或发生故障，应由专业人员修理。

通过以上的介绍，相信您已经对千分尺的使用方法和读数方法有了深入的了解。在实际操作中，请务必按照上述步骤进行，以确保测量的准确性和安全性。
